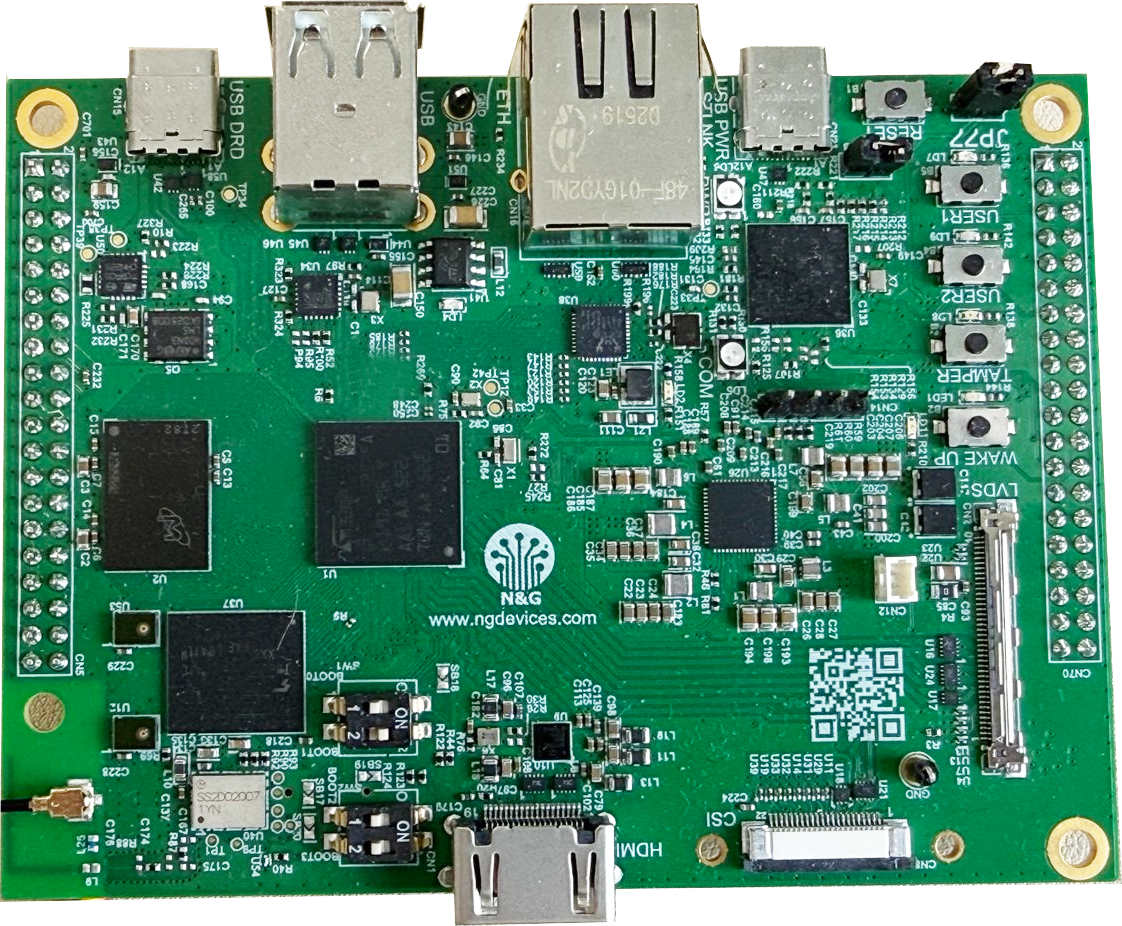

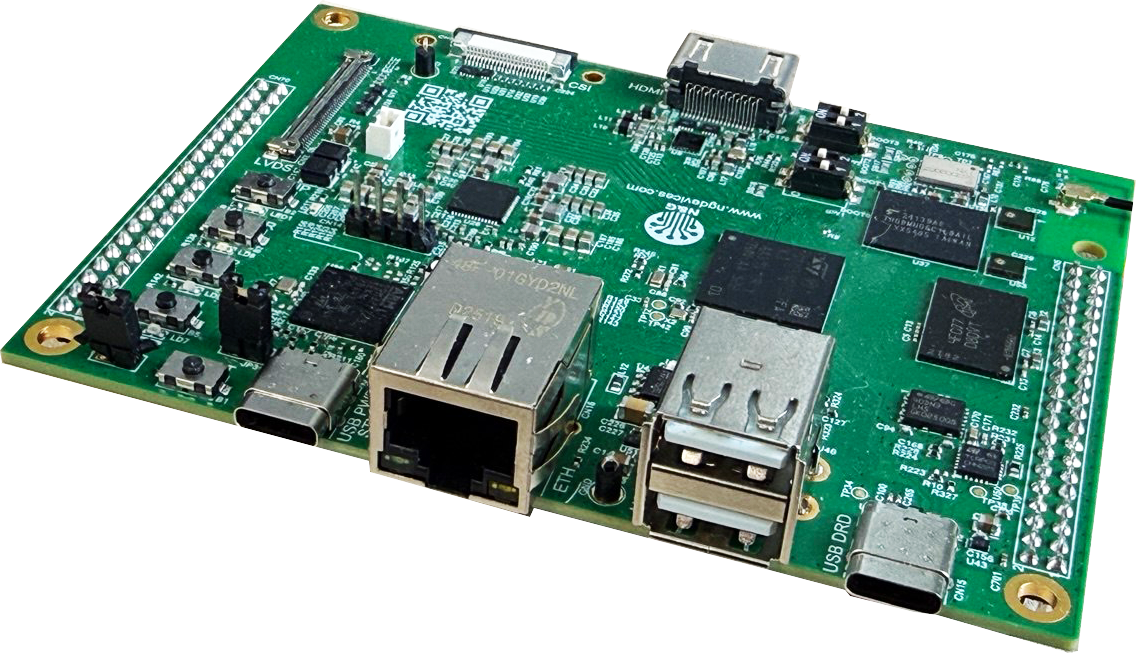

Мезонинный модуль N&G Devices

Назначение:

Высокопроизводительный модуль для интеграции в промышленные системы, шкафы управления, встраиваемые устройства и HMI-панели. Обеспечивает вычислительную мощность и программную гибкость для задач автоматизации, визуализации и управления в реальном времени.

Программный стек и среда разработки:

Операционная платформа:

Базовая ОС — OpenSTLinux с полным BSP-пакетом.

Гибкая кастомизация: поддержка сборочных систем Yocto и Buildroot для создания минималистичных или специализированных образов под задачи проекта.

Графические интерфейсы (HMI):

Полный фреймворк Qt6 (Core, GUI, Multimedia) для разработки современных интерфейсов «из коробки».

Готовая среда сокращает время на настройку и ускоряет вывод продукта на рынок.

Архитектура с сопроцессором реального времени:

Выделенное ядро Cortex-M33 с поддержкой среды STM32CubeMP2 для детерминированных задач управления.

Разделение нагрузки: критичные по времени операции выполняются на MCU, основной процессор обрабатывает UI, сетевые сервисы и высокоуровневую логику.

Коммуникации и работа с данными:

Удалённый доступ: встроенная поддержка RDP для обслуживания и отладки без установки дополнительного ПО.

Промышленная интеграция: MQTT-брокер для обмена телеметрией в архитектуре IIoT.

Локальное хранение: поддержка СУБД PostgreSQL для буферизации и анализа данных на edge-уровне.

Области применения:

• Промышленная автоматизация и АСУ ТП: панели оператора (HMI), SCADA-терминалы, контроллеры верхнего уровня.
• IIoT и телеметрия: промышленные шлюзы, устройства сбора данных (DAQ), edge-аналитика.
• Встраиваемые системы управления: устройства специального назначения, робототехнические комплексы.
• Медицинское и прецизионное измерительное оборудование: системы визуализации, диагностические комплексы.

Технические характеристики:

Параметр	Значение
Микропроцессор	Cortex-A35 ×2 @ 1,5 ГГц, Cortex-M33 @ 400 МГц
Оперативная память	LPDDR4 DRAM до 4 ГБ
Постоянная память	eMMC v5.1 64 Гбит, слот microSD™
Ethernet	1 Гбит/с (RGMII), RJ45
USB	USB 3.0 Type-C® PD, два USB 2.0 HS Type-A
Беспроводная связь	Wi‑Fi 802.11b/g/n, Bluetooth LE v4.1
Дисплей	LVDS (4 линии), HDMI®
Подключение ПЛИС	Выделенные дифференциальные пары LVDS для подключения внешней ПЛИС (FPGA) в качестве аппаратного сопроцессора.
Расширение	GPIO 20x2
Питание	USB Type-C® 5 В / 3 А (рекомендуется)
Индустриальное исполнение	от −40 до +85 °C
Пакеты расширения OpenSTLinux	Qt6 для графических интерфейсов, RDP, STM32CubeMP2 для сопроцессора

Запросить стоимость: info@ngdevices.com

Способ оплаты: банковский перевод (безналичный расчёт).
Способ доставки: уточняется при заказе. Срок ответа на запрос — 1–2 рабочих дня.
